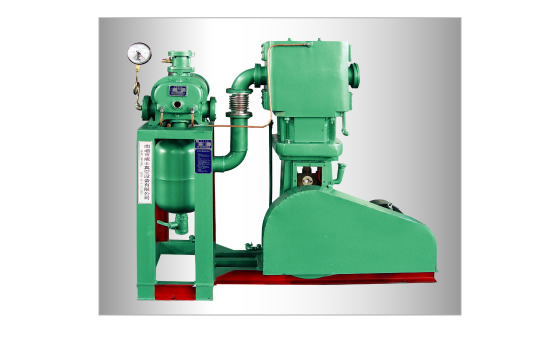

产品概述: JZJWLW罗茨无油立式真空泵机组

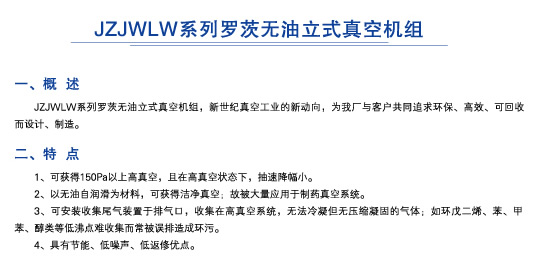

产品概述: JZJWLW系列罗茨无油立式真空泵机组是公司为了满足广大用户对真空设备日益严格的要求,特推出了高真空,大排量,能气体回收的新一代JZJWLW罗茨无油立式真空机组,并有防腐系列提供。
工作原理:真空泵最主要由无油真空泵体、转子、旋片、端盖和弹簧等组合而成。在2X旋片真空泵的泵腔内安装转子,转子的外圆和真空泵腔内表面相切,转子槽内装有带弹簧的二个旋片,将定子分成 高、低级两个工作腔,旋转时,真空泵靠离心力和弹簧的张力使旋片顶部与真空泵腔的内壁保持亲密接触,而转子的旋转带动旋片沿泵腔内壁滑动,使得高级工作腔容积周期性扩大而吸气,低级工作腔容积周期性缩小而压缩气体,借助气体和油的压力推开排气阀排气,从而进一步地获得真空。当吸入压力较高时,气体在高级腔内被压缩,压力剧增,则被压缩的气体的一部分直接从辅助排气阀排出,另一部分气体经压缩后通过中壁内的通道进入低级腔,再次压缩后从低级排气阀排出,此时高低级腔同时排气;当吸入压强较低时,气体由吸气口进入高级腔内,而气体在高级腔内压缩所产生的压力不足以推开辅助排气阀而直接通过级间通道进入低级工作腔,再次压缩后从低级排气阀排出。
应用范围:无油立式真空机组广泛应用于化工行业的真空聚合、反应、分解、精馏、食品行业的干燥结晶工艺流程。
|
